আপনি কীভাবে ক্লোনযুক্ত পিসিবি থেকে স্কিম্যাটিকটি বের করবেন?

একটি থেকে একটি স্কিম্যাটিক উত্তোলনক্লোনড পিসিবিবিপরীত ইঞ্জিনিয়ারিং জড়িত, যেখানে আপনি এর সার্কিট ডায়াগ্রামটি পুনরায় তৈরি করতে শারীরিক বোর্ড বিশ্লেষণ করেন। এই প্রক্রিয়াটির জন্য সাবধানী পর্যবেক্ষণ, উপাদান সনাক্তকরণ এবং ট্রেসিং সংযোগগুলির প্রয়োজন। এখানে একটি ধাপে ধাপে গাইড:

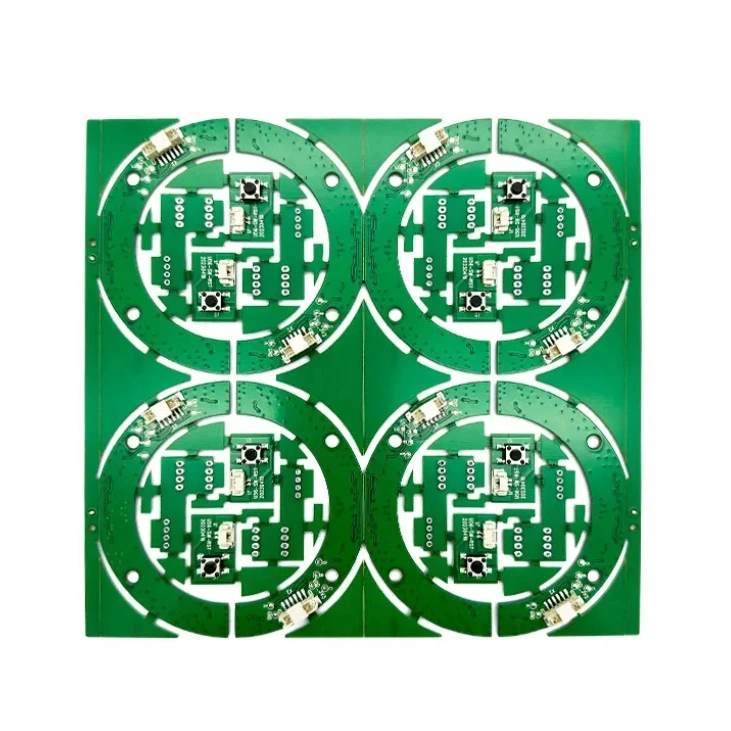

1। পরিদর্শন এবং নথিপিসিবি

- উচ্চ-রেজোলিউশন ফটো নিন: রেফারেন্সের জন্য পিসিবির উভয় পক্ষকে ক্যাপচার করুন।

-নোট পিসিবি স্তরগুলি: এটি একক স্তর, ডাবল-স্তর বা মাল্টিলেয়ার বোর্ড কিনা তা পরীক্ষা করুন।

- মূল উপাদানগুলি সনাক্ত করুন: আইসি, প্রতিরোধক, ক্যাপাসিটার, ডায়োডস, সংযোগকারী ইত্যাদি সন্ধান করুন

- লেবেল এবং চিহ্নগুলি পরীক্ষা করুন: কিছু উপাদানগুলিতে পিসিবিতে মুদ্রিত রেফারেন্স ডিজাইনেটর রয়েছে।

2। ডেসোল্ডার এবং উপাদানগুলি সনাক্ত করুন

- ডেসোল্ডার উপাদানগুলি (যদি প্রয়োজন হয়): নিরাপদ অপসারণের জন্য একটি হট এয়ার পুনরায় কাজ স্টেশন ব্যবহার করুন।

- আইসি পার্ট নম্বরগুলি পড়ুন: পিন কনফিগারেশনগুলি বুঝতে ডেটাশিটগুলি সন্ধান করুন।

- প্রতিরোধক এবং ক্যাপাসিটারগুলি পরিমাপ করুন: মানগুলি নির্ধারণ করতে একটি মাল্টিমিটার বা এলসিআর মিটার ব্যবহার করুন।

- প্রতিটি উপাদানকে লেবেল করুন: সহজ ট্র্যাকিংয়ের জন্য আর 1, সি 1, ইউ 1 এর মতো ডিজাইনারদের বরাদ্দ করুন।

3। সার্কিট সংযোগগুলি ট্রেস করুন

- ধারাবাহিকতা মোডে একটি মাল্টিমিটার ব্যবহার করুন: উপাদানগুলির মধ্যে বৈদ্যুতিক পাথগুলি পরীক্ষা করুন।

- পিসিবি ট্রেসগুলি অনুসরণ করুন: বিশদ ট্রেসিংয়ের জন্য একটি ম্যাগনিফায়ার বা মাইক্রোস্কোপ ব্যবহার করুন।

- পিসিবি ডিজাইন সফ্টওয়্যার ব্যবহার করুন: সহজ ট্রেসিংয়ের জন্য কিক্যাড, আলটিয়াম বা ইজিডা এর মতো সরঞ্জামগুলিতে উচ্চ-রেজির পিসিবি চিত্রগুলি আমদানি করুন।

- লুকানো সংযোগগুলি পরীক্ষা করুন: যদি মাল্টিলেয়ার হয় তবে এক্স-রে পরিদর্শনটি অভ্যন্তরীণ স্তরগুলি সনাক্ত করতে প্রয়োজন হতে পারে।

4। স্কিম্যাটিক পুনর্গঠন

- পিসিবি ডিজাইন সফ্টওয়্যার ব্যবহার করুন: কিক্যাড, ag গল, আলটিয়াম বা অর্কেডে স্কিম্যাটিক আঁকুন।

- যৌক্তিকভাবে উপাদানগুলি সাজান: গ্রুপ শক্তি, সংকেত এবং গ্রাউন্ড বিভাগগুলি সঠিকভাবে।

- সংযোগগুলি যাচাই করুন: ডেটাশিট এবং কার্যকরী প্রত্যাশার সাথে তুলনা করুন।

5। সার্কিটটি অনুকরণ করুন এবং যাচাই করুন

- সিমুলেশন সফ্টওয়্যার ব্যবহার করুন: এলটিএসপাইস, প্রোটিয়াস বা মাল্টিসিমের মতো সরঞ্জামগুলি সার্কিট আচরণ যাচাই করতে সহায়তা করতে পারে।

- আসল পিসিবি এর সাথে তুলনা করুন: সম্ভব হলে পাওয়ার-অন ডিবাগিংয়ের সাথে পরীক্ষার কার্যকারিতা।

সরঞ্জাম প্রয়োজনীয়:

✔ মাল্টিমিটার / এলসিআর মিটার

✔ অসিলোস্কোপ (সিগন্যাল পরীক্ষার জন্য)

✔ হট এয়ার রিক ওয়ার্ক স্টেশন (ডেসলারিংয়ের জন্য)

✔ মাইক্রোস্কোপ / ম্যাগনিফায়ার

✔ পিসিবি ডিজাইন সফ্টওয়্যার (কিক্যাড, ag গল, আলটিয়াম)

✔ এক্স-রে স্ক্যানার (মাল্টিলেয়ার বোর্ডগুলির জন্য)

চূড়ান্ত চিন্তা

ক্লোনযুক্ত পিসিবি থেকে স্কিম্যাটিক আহরণ করা যদি সাবধানতার সাথে করা হয় তবে একটি সময় সাপেক্ষ তবে অর্জনযোগ্য প্রক্রিয়া। পিসিবি যদি মালিকানাধীন নকশার অন্তর্ভুক্ত থাকে তবে বৌদ্ধিক সম্পত্তি আইনকে সম্মান করা গুরুত্বপূর্ণ। আপনি কি নির্দিষ্ট ধরণের পিসিবি বা সরঞ্জামের সুপারিশগুলিতে গাইডেন্স চান?
