পিসিবি ক্লোন কীভাবে আপনাকে অনুপস্থিত ডিজাইন ফাইলগুলির সাথে একটি বোর্ড উদ্ধার করতে সহায়তা করতে পারে?

বিমূর্ত

যখন একটি সমালোচনামূলক ইলেকট্রনিক পণ্য এখনও পরিষেবাতে থাকে কিন্তু আসল CAD ডেটা চলে যায়, তখন একটি ব্যর্থ বোর্ড কয়েক সপ্তাহের ডাউনটাইমে পরিণত হতে পারে, ব্যয়বহুল রিডিজাইন চক্র, অথবা অবিশ্বস্ত বিকল্পের জন্য একটি ঝাঁকুনি। পিসিবি ক্লোনএকটি কাঠামোগত বিপরীত-ইঞ্জিনিয়ারিং পদ্ধতি যা পুনরায় তৈরি করে একটি বিদ্যমান সার্কিট বোর্ডের উত্পাদন-প্রস্তুত ডেটা যাতে আপনি এটি পুনরুত্পাদন করতে পারেন, এটিকে স্কেলে মেরামত করতে পারেন, বা একটি পুরানো পণ্য লাইনকে জীবিত রাখতে পারেন যখন আপনি একটি পরিকল্পনা করছেন দীর্ঘমেয়াদী আপগ্রেড। এই নিবন্ধটি ব্যাখ্যা করে যে ক্লোনিং কখন বোধগম্য হয়, কোন তথ্য আপনি বাস্তবসম্মতভাবে পুনরুদ্ধার করতে পারেন, কীভাবে ঝুঁকি কমানো যায় এবং কী কী দায়িত্বশীল ক্লোনিং ওয়ার্কফ্লো প্রথম পরিদর্শন থেকে চূড়ান্ত বৈধতা পর্যন্ত দেখায়।

সূচিপত্র

• এক নজরে রূপরেখা
• পিসিবি ক্লোনিং কি পেইন পয়েন্টস সমাধান করে
• অনুশীলনে পিসিবি ক্লোন আসলে কী বোঝায়
• কখন ক্লোনিং সবচেয়ে স্মার্ট বিকল্প এবং কখন এটি নয়
• একটি ব্যবহারিক PCB ক্লোন ওয়ার্কফ্লো শুরু থেকে শেষ পর্যন্ত
• কীভাবে গুণমান এবং নির্ভরযোগ্যতা রক্ষা করবেন
• কি ড্রাইভ খরচ এবং সীসা সময়
• একটি উদ্ধৃতি অনুরোধ করার আগে আপনি কি প্রস্তুত করা উচিত
• কিভাবে একজন দায়িত্বশীল ক্লোনিং পার্টনার নির্বাচন করবেন
• FAQ
• পরবর্তী ধাপ

এক নজরে রূপরেখা

1. আপনার লক্ষ্য স্পষ্ট করুন: প্রতিস্থাপন, মেরামত স্টক, লাইফসাইকেল এক্সটেনশন, বা পুনরায় ডিজাইন সেতু।
2. মালিকানা এবং অনুমতি নিশ্চিত করুন.
3. বোর্ড ডেটা ক্যাপচার করুন: মাত্রা, স্তর, স্ট্যাক-আপ ইঙ্গিত এবং উপাদান ম্যাপিং।
4. ম্যানুফ্যাকচারিং ফাইল এবং বৈদ্যুতিক অভিপ্রায় পুনরায় তৈরি করুন: গারবার, ড্রিল, নেটলিস্ট, বিওএম।
5. একটি নিয়ন্ত্রিত রিভিশন প্রোটোটাইপ, যাচাই এবং লক করুন।
6. চলমান নিয়ন্ত্রণ স্থাপন করুন: ইনকামিং পরিদর্শন, কার্যকরী পরীক্ষা, এবং ট্রেসেবিলিটি।

পিসিবি ক্লোনিং কি পেইন পয়েন্টস সমাধান করে

বেশিরভাগ দল একটি বোর্ড ক্লোন করার সিদ্ধান্ত নেয় না কারণ এটি মজাদার শোনায়। তারা এটি করে কারণ বিকল্পটি আরও খারাপ। এখানে সবচেয়ে সাধারণ পরিস্থিতি আছে যেখানেপিসিবি ক্লোনপ্রকৃত অপারেশনাল ব্যথা দূর করে:

• কোন উৎস ফাইল নেইকারণ আসল ডিজাইনার চলে গেছে, ডেটা হারিয়ে গেছে, বা পণ্যটি বছর পরে অর্জিত হয়েছে।
• জীবনের শেষ উপাদানআপনাকে হয় জরুরীভাবে পুনরায় ডিজাইন করতে বাধ্য করে অথবা ঝুঁকিপূর্ণ গ্রে-মার্কেট স্টক উৎসে করে।
• মাঠ মেরামতস্থিতিশীল প্রতিস্থাপন বোর্ড প্রয়োজন, অজানা স্ট্যাক-আপ বা তামার ওজনের সাথে এলোমেলো "সামঞ্জস্যপূর্ণ" বিকল্প নয়।
• সম্মতির চাপঅডিট বা অভ্যন্তরীণ মানের গেট পাস করার জন্য ধারাবাহিক উত্পাদন এবং ডকুমেন্টেশন প্রয়োজন।
• পুনরুদ্ধারের সময়"নিখুঁত আধুনিক ডিজাইন" এর চেয়ে বেশি গুরুত্বপূর্ণ, বিশেষ করে শিল্প নিয়ন্ত্রণ এবং উত্তরাধিকার যন্ত্রের জন্য।

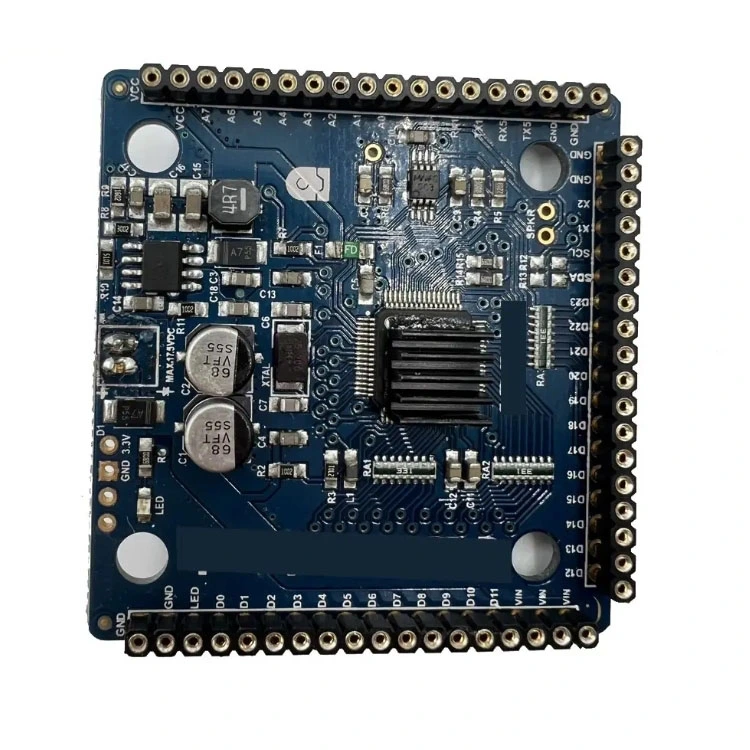

অনুশীলনে পিসিবি ক্লোন আসলে কী বোঝায়

লোকেরা আকস্মিকভাবে "ক্লোনিং" ব্যবহার করে, তবে প্রকৌশলের ভাষায় এটি সাধারণত তিনটি স্তরের কাজ অন্তর্ভুক্ত করে:

• শারীরিক প্রতিলিপিবোর্ডের রূপরেখা পুনরায় তৈরি করা, গর্ত মাউন্ট করা, সংযোগকারী, স্তর গণনা, এবং স্ট্যাক-আপ আচরণ যতটা সম্ভব ঘনিষ্ঠভাবে করা।
• বৈদ্যুতিক পুনর্গঠনতামার সংযোগ ক্যাপচার করা যাতে পুনরুত্পাদিত বোর্ড মূল নেটলিস্টের অভিপ্রায়ের সাথে মেলে।
• উপাদান পুনরুদ্ধারঅংশ, পায়ের ছাপ, মান, বিকল্প এবং সমাবেশ নোট সনাক্ত করা যাতে বোর্ডটি ধারাবাহিকভাবে তৈরি করা যায়।

ডেলিভারেবলের মধ্যে প্রায়ই ম্যানুফ্যাকচারিং-রেডি আউটপুট যেমন গারবার বা ODB++ ডেটা, ড্রিল ফাইল, বাছাই-এন্ড-স্থানের ডেটা যখন সম্ভব হয়, উপকরণের বিল, এবং একটি যাচাইকৃত নেটলিস্ট। আপনার লক্ষ্য দীর্ঘমেয়াদী রক্ষণাবেক্ষণযোগ্য হলে, অনেক দল একটি পুনর্গঠিত পরিকল্পিত জন্য অনুরোধ করে যাতে ভবিষ্যতে সমস্যা সমাধান অনুমানের উপর নির্ভর করে না।

কখন ক্লোনিং সবচেয়ে স্মার্ট বিকল্প এবং কখন এটি নয়

ক্লোনিং একটি টুল, ডিফল্ট নয়। এটি ব্যবহার করুন যখন এটি আপনার ঝুঁকি প্রোফাইল এবং টাইমলাইনের সাথে মেলে।

একটি ব্যবহারিক PCB ক্লোন ওয়ার্কফ্লো শুরু থেকে শেষ পর্যন্ত

একটি নির্ভরযোগ্য ক্লোন সুশৃঙ্খল পদক্ষেপের ফলাফল, একটি একক স্ক্যান নয়। নীচে একটি কর্মপ্রবাহ রয়েছে যা ইঞ্জিনিয়ারিং দলগুলি সাধারণত চমক কমাতে ব্যবহার করে৷

• ধাপ 1: গ্রহণ এবং লক্ষ্য সংজ্ঞা
  • "সাফল্য" মানে কি তা নিশ্চিত করুন: সঠিক প্রতিস্থাপন, ফর্ম-ফিট-ফাংশন, বা বিকল্পের সাথে কার্যকরী-সমতুল্য।
  • প্রসঙ্গ সংগ্রহ করুন: অপারেটিং পরিবেশ, ব্যর্থতার মোড, প্রত্যাশিত ভলিউম এবং সময়রেখা।
• ধাপ 2: অ-ধ্বংসাত্মক পরিদর্শন
  • আউটলাইন, গর্তের অবস্থান, সংযোগকারী কী, এবং যান্ত্রিক সীমাবদ্ধতা পরিমাপ করুন।
  • লেয়ার ইন্ডিকেটর এবং ম্যানুফ্যাকচারিং ফিচার যেমন ইম্পিডেন্স ট্রেস, টাইপের মাধ্যমে এবং কপার পোর শনাক্ত করুন।
• ধাপ 3: তামা এবং স্তরগুলির জন্য ডেটা ক্যাপচার
  • ট্রেস এবং রেফারেন্স ডিজাইনার ম্যাপ করার জন্য উপরের এবং নীচের স্তরগুলির জন্য উচ্চ-রেজোলিউশন ইমেজিং।
  • মাল্টিলেয়ার বোর্ডের জন্য যখন প্রয়োজন হয় নিয়ন্ত্রিত স্তর প্রকাশ করে, বিশ্বস্ততা রক্ষা করার জন্য সাবধানে সঞ্চালিত হয়।
• ধাপ 4: উপাদান সনাক্তকরণ এবং BOM পুনর্গঠন
  • ক্রস-চেক চিহ্ন, প্যাকেজ, এবং মান; পোলারিটি এবং পিন-1 অভিযোজন নিশ্চিত করুন।
  • ভবিষ্যতে ঘাটতি রোধ করতে অনুমোদিত বিকল্প সংজ্ঞায়িত করুন।
• ধাপ 5: উত্পাদন আউটপুট পুনরায় তৈরি করুন
  • ড্রিল এবং সোল্ডার মাস্ক সংজ্ঞা সহ লেআউট ফাইল এবং উত্পাদন ডেটা তৈরি করুন।
  • কানেক্টিভিটি বের করুন এবং উদ্ধার হওয়া কপারের বিরুদ্ধে নেটলিস্টের ধারাবাহিকতা পরীক্ষা চালান।
• ধাপ 6: প্রোটোটাইপ নির্মাণ এবং বৈধতা
  • নিয়ন্ত্রিত প্রক্রিয়া প্যারামিটারের অধীনে প্রোটোটাইপ তৈরি করুন।
  • বৈদ্যুতিক পরীক্ষাগুলি সম্পাদন করুন যেমন ধারাবাহিকতা, প্রাসঙ্গিক হলে প্রতিবন্ধকতা পরীক্ষা এবং বাস্তব সিস্টেমে কার্যকরী যাচাইকরণ।
• ধাপ 7: রিভিশন লক এবং ডকুমেন্টেশন
  • পরিবর্তন লগ এবং পরীক্ষার রেকর্ড সহ একটি নিরীক্ষণযোগ্য সংশোধন হিমায়িত করুন।
  • আপনি যদি বছরের পর বছর ধরে পণ্য বজায় রাখার পরিকল্পনা করেন তবে পরিষেবা-বান্ধব আউটপুট তৈরি করুন।

কীভাবে গুণমান এবং নির্ভরযোগ্যতা রক্ষা করবেন

গ্রাহকদের সবচেয়ে বড় ভয় সহজ: "ক্লোন করা বোর্ডটি কি ঠিক আসলটির মতো আচরণ করবে, এবং এটি স্থাপনের পরেও কি সেইভাবে আচরণ করবে?" আপনি একটি নিয়ন্ত্রিত প্রকৌশল প্রকল্পের মতো ক্লোনিংকে চিকিত্সা করে সেই ঝুঁকি কমাতে পারেন।

• স্ট্যাক আপ শৃঙ্খলাপ্রতিলিপি স্তর গণনা, তামার বেধ, অস্তরক আচরণ, এবং নিয়ন্ত্রিত-প্রতিবন্ধকতা যখন উপস্থিত থাকে।
• সংযোগকারীর সঠিকতাসার্কিট সঠিক হলেও যান্ত্রিক অমিল ব্যর্থ হওয়ার একটি দ্রুত উপায়।
• উপাদানের সত্যতাট্রেসেবল সোর্সিং স্থাপন করুন এবং গুরুত্বপূর্ণ আইসিগুলির জন্য অজানা সরবরাহ চ্যানেলগুলি এড়িয়ে চলুন।
• পরীক্ষার কৌশললোড অবস্থা, তাপীয় আচরণ এবং প্রান্তের ক্ষেত্রে সহ "এটি চালু" এর বাইরে একটি পরীক্ষা পরিকল্পনা সংজ্ঞায়িত করুন।
• প্রক্রিয়া নিয়ন্ত্রণসোল্ডারিং প্রোফাইল, পরিদর্শন মান এবং শুরু থেকেই গ্রহণযোগ্যতার মানদণ্ড নির্দিষ্ট করুন।

কি ড্রাইভ খরচ এবং সীসা সময়

মূল্য পরিবর্তিত হয় কারণ জটিলতা পরিবর্তিত হয়। অনুমান করার পরিবর্তে, গুরুত্বপূর্ণ লিভারগুলিতে ফোকাস করুন:

• স্তর গণনা এবং ঘনত্বআরো স্তর এবং সূক্ষ্ম পিচ উপাদান পুনর্গঠন প্রচেষ্টা বৃদ্ধি.
• বোর্ড শর্তপোড়া, ক্ষয়প্রাপ্ত, বা শারীরিকভাবে পরিবর্তিত বোর্ডগুলি পুনরুদ্ধারযোগ্য বিশদ হ্রাস করে।
• যন্ত্রাংশের প্রাপ্যতাবন্ধ বা শনাক্ত করা কঠিন উপাদান সোর্সিং এবং বৈধতা সময় যোগ করে।
• ডকুমেন্টেশন স্তর অনুরোধ করা হয়েছেএকটি সম্পূর্ণ পরিকল্পিত পুনর্গঠন একটি ফর্ম-ফিট-ফাংশন ক্লোনের চেয়ে বেশি সময় নেয়।
• বৈধতা প্রত্যাশাআপনার বাস্তব সিস্টেমে কার্যকরী পরীক্ষা হল "একরকম দেখায়" এবং "বিশ্বস্তভাবে কাজ করে" এর মধ্যে পার্থক্য।

একটি উদ্ধৃতি অনুরোধ করার আগে আপনি কি প্রস্তুত করা উচিত

আপনি তথ্যের একটি ছোট প্যাকেজ প্রস্তুত করলে আপনি একটি দ্রুত, আরও সঠিক পরিকল্পনা পাবেন। এই চেকলিস্ট ব্যবহার করুন.

• অন্তত2টি কাজের নমুনাযখন সম্ভব, প্লাস 1 ব্যর্থ নমুনা যদি আপনি ব্যর্থতা বিশ্লেষণ চান।
• যান্ত্রিক সীমাবদ্ধতা এবং সংযোগকারীর অভিযোজন নিশ্চিত করতে পণ্যটিতে ইনস্টল করা বোর্ডের ফটো।
• আপনার লক্ষ্য পরিমাণ এবং আপনি চলমান সরবরাহ বা এক-কালীন ব্যাচ প্রয়োজন কিনা।
• কোনো পরিচিত অপারেটিং শর্ত: তাপমাত্রা পরিসীমা, কম্পন, আর্দ্রতা, দায়িত্ব চক্র, লোড প্রোফাইল।
• আপনার কাছে এখনও যে কোনো সূত্র আছে: আংশিক জার্বার, পিডিএফ, পুরানো BOM এক্সপোর্ট, সিল্কস্ক্রিন নোট, বা পরীক্ষা পদ্ধতি।
• ফার্মওয়্যার এবং প্রোগ্রাম করা অংশ সম্পর্কে স্পষ্টীকরণ: আপনার কাছে বাইনারি, কী বা প্রোগ্রামিং পদ্ধতি আছে?

কিভাবে একজন দায়িত্বশীল ক্লোনিং পার্টনার নির্বাচন করবেন

আপনি শুধুমাত্র একটি বোর্ড কিনছেন না. আপনি আত্মবিশ্বাস কিনছেন যে প্রজনন নিয়ন্ত্রিত, নথিভুক্ত এবং পুনরাবৃত্তিযোগ্য। সরবরাহকারী সম্পর্কের ক্ষেত্রে কী সন্ধান করতে হবে তা এখানে:

• বৈধতা এবং অনুমতি পরিষ্কার সীমানাএকজন গুরুতর প্রদানকারী মালিকানা এবং অনুমোদিত ব্যবহার সম্পর্কে জিজ্ঞাসা করবে।
• প্রকৌশল যোগাযোগআপনি সরল ভাষায় স্ট্যাক-আপ, বিকল্প এবং পরীক্ষা পদ্ধতি নিয়ে আলোচনা করতে সক্ষম হবেন।
• যাচাই করার মানসিকতানেটলিস্ট চেক, প্রোটোটাইপ বৈধতা, এবং ট্রেসযোগ্য সংগ্রহের জন্য দেখুন।
• পুনর্বিবেচনা নিয়ন্ত্রণক্লোন ডিজাইনের একটি সংজ্ঞায়িত সংস্করণ থাকা উচিত যাতে ভবিষ্যতের ব্যাচগুলি সামঞ্জস্যপূর্ণ থাকে।

এShenzhen Greeting Electronics Co., Ltd., দলগুলি সাধারণত একটি ইঞ্জিনিয়ারিং ধারাবাহিকতা প্রকল্প হিসাবে ক্লোনিংয়ের কাছে যায়: লক্ষ্যগুলি স্পষ্ট করুন, সমালোচনামূলক উত্পাদন ডেটা পুনরুদ্ধার করুন, বাস্তব পরিস্থিতিতে প্রোটোটাইপগুলি যাচাই করুন, তারপর পুনরাবৃত্তি উত্পাদনের জন্য একটি স্থিতিশীল সংশোধন লক করুন। একটি পুনঃডিজাইন পরিকল্পনা করার সময় আপনার যদি একটি সেতু সমাধানের প্রয়োজন হয়, একটি নিয়ন্ত্রিত ক্লোন নির্ভরযোগ্যতা ত্যাগ না করেই আপনাকে সময় কিনতে পারে।

FAQ

একটি PCB ক্লোন কি মূল বোর্ডের অনুরূপ হতে পারে?

এটি ফর্ম-ফিট-ফাংশন সমতুল্য এবং প্রায়শই অত্যন্ত কাছাকাছি হতে পারে, কিন্তু "অভিন্ন" আপনি যা বোঝাতে চান তার উপর নির্ভর করে৷ যান্ত্রিক মাত্রা এবং সংযোগ করতে পারেন সাধারণত খুব ভাল মেলে. সঠিক বস্তুগত আচরণ, মালিকানাধীন উপাদান এবং ফার্মওয়্যারের বিবরণের জন্য অতিরিক্ত কাজের প্রয়োজন হতে পারে বা অসম্ভব হতে পারে মূল ডেটা ছাড়াই পুনরায় তৈরি করুন।

আমার কি একাধিক নমুনা দরকার?

একাধিক নমুনা ঝুঁকি কমাতে পারে কারণ ইঞ্জিনিয়াররা চিহ্নের তুলনা করতে পারে, অস্পষ্ট চিহ্নগুলি নিশ্চিত করতে পারে এবং এমন একটি বোর্ড কপি করা এড়াতে পারে যা ইতিমধ্যে পরিবর্তিত বা মেরামত করা হয়েছে। আপনার যদি শুধুমাত্র একটি নমুনা থাকে, তাহলে আরও বৈধকরণের পদক্ষেপ এবং আরও রক্ষণশীল সময়রেখা আশা করুন।

কিছু উপাদান আর উপলব্ধ না হলে কি হবে

একটি ব্যবহারিক ক্লোন পরিকল্পনা প্রায়ই উপাদান বিকল্প অন্তর্ভুক্ত. বিকল্পগুলি বৈদ্যুতিক প্রয়োজনীয়তার সাথে মেলে এবং পদচিহ্নের সাথে খাপ খায় তা যাচাই করাই মূল বিষয়, তারপর আপনার বাস্তব লোড এবং পরিবেশের অধীনে পরীক্ষার মাধ্যমে আচরণ নিশ্চিত করুন।

ক্লোনিং ফার্মওয়্যার এবং প্রোগ্রামিং সমাধান করবে

PCB ক্লোন করা স্বয়ংক্রিয়ভাবে লক করা ফার্মওয়্যার পুনরায় তৈরি করে না। যদি বোর্ডে প্রোগ্রাম করা মাইক্রোকন্ট্রোলার, সুরক্ষিত উপাদান বা এনক্রিপ্ট করা মেমরি থাকে, আপনি মূল বাইনারি প্রয়োজন হতে পারে, একটি আইনি প্রোগ্রামিং পদ্ধতি, বা একটি অনুমোদিত প্রতিস্থাপন অংশ কৌশল.

আমি কিভাবে ক্ষেত্রের ব্যর্থতার সম্ভাবনা কমাতে পারি

একটি বৈধতা পরিকল্পনার জন্য জিজ্ঞাসা করুন এবং প্রোটোটাইপগুলিকে মিশন-সমালোচনামূলক সিস্টেমের জন্য বাধ্যতামূলক হিসাবে বিবেচনা করুন৷ গ্রহণযোগ্যতার মানদণ্ড সংজ্ঞায়িত করুন, বাস্তব নকল করে এমন কার্যকরী পরীক্ষা অন্তর্ভুক্ত করুন অপারেটিং শর্তাবলী, এবং ট্রেসযোগ্য সংগ্রহ এবং পরিদর্শন মান সহ একটি সংশোধন লক করুন।

পরবর্তী ধাপ

আপনি যদি অনুপস্থিত ফাইল, জীবনের শেষের সোর্সিং বা জরুরী ডাউনটাইম নিয়ে কাজ করছেন, একটি সু-পরিচালিতপিসিবি ক্লোনপ্রকল্প আপনাকে একটি স্থিতিশীল দিতে পারে, উৎপাদনে ফিরে পরীক্ষা-প্রত্যয়িত পথ। আপনার বোর্ডের ছবি, লক্ষ্য পরিমাণ এবং সিস্টেমের প্রসঙ্গ শেয়ার করুন এবং একটি ব্যবহারিক পুনরুদ্ধার পরিকল্পনার অনুরোধ করুন যার মধ্যে রয়েছে বৈধতা এবং সংশোধন নিয়ন্ত্রণ।
